本文从十二个大类详细介绍了沉积相的各种模式,分别为:


  • 沉积相

  • 冰川相

  • 山麓-洪积相

  • 河流相

  • 湖泊相

  • 三角洲相

  • 扇三角洲

  • 障壁岛、潮坪、泻湖、河口湾相

  • 海相

  • 重力流沉积

  • 碳酸盐岩沉积相

  • 礁相


沉积相

(SEDIMENTARY FACIES)


01

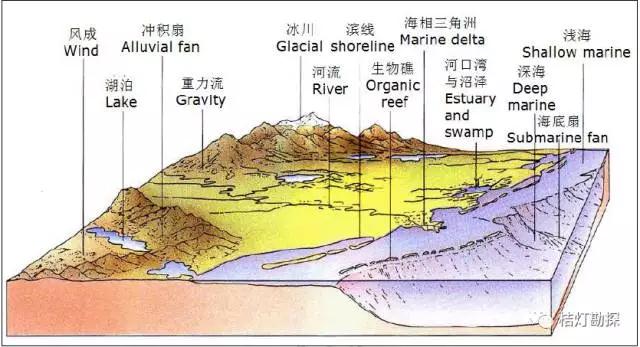

各种沉积环境示意图






02

陆相环境



03

海相环境



04

沉积环境与沉积相之间的联系



相是沉积环境的物质表现:在一定的环境中进行着一定的沉积作用,形成一定的沉积组合;环境是原因,相是结果。


05

沉积相的分类




沉积相可根据沉积岩原始物质的不同,分为碎屑岩沉积相和碳酸盐岩沉积相。碎屑岩沉积相以砂、粉砂、粘土等碎屑物质为主,沉积介质以浑水为特征,岩性以碎屑岩为主;碳酸盐岩沉积相以化学溶解物质为主,介质以清水为特征,岩性以碳酸盐岩为主(冯增昭,1993)。


沉积相的分类



06

沃尔索相律示意图



沃尔索相律(相序连续性原理、相序递变规律):横向上成因相近且紧密相邻而发育着的相,才能在垂向上依次叠覆出现而没有间断。


沉积相模式(Sedimentary Facies Model):以相序递变规律为基础,以现代沉积环境和沉积物理特征的研究为依据,从大量的研究实例中,对沉积相的发育的演化加以高度的概括,归纳出带有普遍意义的沉积相的空间组合形式。



冰川相

Glacial Facies


01

冰川相模式



02

冰川活动示意




山麓-洪积相

(Piedmont-pluvial Facies)




01

冲积扇(Alluvial Fan)示意图


冲积扇(Alluvial Fan):发育在山谷出口处,主要由暂时性洪水水流形成、范围局限、形状近似于圆锥状的山麓粗碎屑堆积物(地貌学和第四纪地质学界将其称为洪积扇)。







02

理想冲积扇类型及剖面形态



03

冲积扇的亚相划分示意图



04

冲积扇及相邻沉积环境横剖面图


A、与冲击平原呈指状交错变化;B、与干盐湖呈指状交错变化


05

干旱型和湿润型冲积扇平面分布特征



06

塔里木盆地现代冲积扇群(卫星照片)



07

克拉玛依油田冲积扇相带与微相划分示意图



08

得克萨斯范霍恩湿润型冲积扇沉积相特征



09

伊朗冲积扇



10

法国比利牛斯山冲积扇



11

小型冲积扇




河流相

(Fluvial Facies)


1、河流类型


01

河流分类



02

河流类型示意图


A、曲流河;B、辫状河;C、网状河;D、平直河


03

河道为达到平衡状态所表现出的从侵蚀到沉积的过程



04

不同类型河流沉积组合的分布关系图



05

河流沉积体系




2、辫状河(Braided River)沉积


01

辫状河沉积模式图




02

辫状河道心滩的形成过程与水流特点



03

辫状河砂坝类型



04

砂质辫状河的地貌单元及垂向沉积序列示意图



05

长江上游辫状河体系



06

鄂尔多斯盆地早侏罗世沉积相图



07

Sulige气田辫状河沉积模式



08

美国阿拉斯加的现代辫状河



09

新西兰南岛辫状河



3、曲流河(Meandering River)沉积




01

曲流河沉积模式及亚相划分



02

曲流河的模式及微地貌特征



03

曲流河沉积的标准垂向模式



04

边滩(点砂坝Point Bar)沉积示意图



05

边滩(点砂坝 Point Bar)的形成
